Korrosion in Sprinklertanks

Mikrobiell induzierte Korrosion (MIC) ist keine einzelne Bakterienart, sondern ein komplexes Ökosystem verschiedener Mikroorganismen, die unter Sauerstoffarmut, Sedimenten und Nährstoffen gedeihen – genau die Bedingungen, die in Sprinklertanks häufig vorherrschen. Verschiedene Bakteriengruppen arbeiten dabei oft zusammen und verstärken sich gegenseitig in ihrer korrosiven Wirkung.

Sulfatreduzierende Bakterien (SRB) wie Desulfovibrio, Desulfotomaculum und Desulfobacter sind die gefährlichsten Akteure der MIC. Sie sind strikt anaerob, „atmen" Sulfat (SO₄²⁻) als Elektronenakzeptor und produzieren dabei Schwefelwasserstoff (H₂S). Dieser reagiert mit Eisen zu Eisensulfid – dem typischen schwarzen Schlamm – und unterhält gleichzeitig eine extrem aggressive saure Mikro-Umgebung im Biofilm, die den Stahl punktuell durchfrisst (Lochfraß / Pitting). Beim Öffnen eines Mannlochs ist H₂S oft am charakteristischen „faule-Eier-Geruch" erkennbar – ein klares Warnsignal. SRB siedeln bevorzugt unter Sediment- und Biofilmschichten am Tankboden, dort kommt normale Chlorung kaum hin. Im BART-Test (SRB-BART) zeigen aktive SRB innerhalb weniger Tage eine schwarze Färbung am Röhrchenboden – je schneller, desto höher das MIC-Risiko.

Eisenoxidierende Bakterien (IOB) wie Gallionella und Leptothrix nutzen gelöstes Eisen (Fe²⁺) und setzen es zu Eisenoxiden (Rost) um. Das führt zu braunen, zähen, schleimigen Belägen und Unterkrusten-Korrosion. Sie beschleunigen Korrosion oft indirekt, indem sie dicke Beläge erzeugen, unter denen sauerstoffarme Mikrobereiche entstehen. Zusätzlich können diese Ablagerungen zu Verstopfungen und Einschränkungen in Rohren führen.

Eisenreduzierende Bakterien (IRB) wie Shewanella und Geobacter können festes Eisen(III) (Fe³⁺) zu löslichem Eisen(II) (Fe²⁺) zurückreduzieren. Dadurch destabilisieren sie schützende Rostschichten, erzeugen lokale Anoden-Kathoden-Bereiche und fördern Pitting und Flächenkorrosion. IRB und IOB treten oft gemeinsam auf und bilden eine Korrosions-"Maschine", die sich gegenseitig begünstigt.

Säurebildende Bakterien (APB) wie Acidithiobacillus und diverse heterotrophe Arten erzeugen organische oder anorganische Säuren (z.B. Essigsäure, Milchsäure). Das führt zu pH-Absenkung im Biofilm, massiver lokaler Materialauflösung und verstärkter Lochfraßkorrosion, besonders an Einbauten und Rohrschellen. Diese Bakterien kommen häufig in Tanks mit organischer Belastung oder Algenwachstum vor.

Schleim- und Biofilm-Bildner (SLYM, EPS-Bildner) wie Pseudomonas, Flavobacterium, Aerobacter und Bacillus sind aerob bis fakultativ anaerob und sind die Baumeister des MIC-Ökosystems. Sie produzieren extrazelluläre polymere Substanzen (EPS) – einen klebrigen Schleim, der zum Schutzschild für die gesamte Bakteriengemeinschaft wird. Im Tank sieht man sie als weißlich-gelbe, fadenartige oder gallertige Beläge an Tankwänden, Antiwirbelplatten und Rohrhalterungen. Der Schleim selbst korrodiert nichts, aber er schafft Sauerstoffgradienten (außen aerob, innen anaerob) und damit die ideale Nische für SRB, IRB und APB – ohne SLYM-Schleim funktioniert deren Schadenswirkung kaum. Im BART-Test (SLYM-BART) zeigen sie sich durch Trübung, Schleimflocken oder eine leuchtende Schicht unter UV-Licht.

Entscheidend ist das Zusammenspiel: Die Biofilm-Bildner schaffen das Milieu, in dem sulfatreduzierende Bakterien Lochfraß verursachen, eisenoxidierende und -reduzierende Bakterien Rost umwandeln und säurebildende Bakterien den pH-Wert absenken. Dieses multifaktorielle Ökosystem macht MIC zu einer der aggressivsten Korrosionsformen in Sprinklertanks.

MIC-Bakterien entstehen nicht im Tank – sie werden eingetragen oder sind beim Befüllen schon dabei. Wer das Risiko einschätzen oder bekämpfen will, muss die drei Haupt-Eintragswege kennen.

Drei Haupt-Eintragswege in Sprinklertanks

1. Beim Befüllen (häufigster Weg)

Stadt- und Brunnenwasser enthält immer Bakterien – auch in Trinkwasserqualität. Besonders kritisch wird es bei langen Stillstandszeiten in der Hausleitung oder wenn das Speisewasser über Wochen ungenutzt im Rohr stand.

2. Über die Luft (bei nicht vollständig geschlossenen Tanks)

Staub, Pollen, Insekten, Vogelkot und Laub gelangen über Belüftungsöffnungen oder zwischenzeitlich geöffnete Mannlöcher in den Tank. Jeder Eintrag bringt nicht nur Bakterien, sondern auch organisches Material mit – die Nährstoffbasis für APB und SLYM.

3. Aus dem Biofilm selbst

Einmal vorhandene Bakterien bilden Schleim, der sie vor Desinfektion und Sauerstoff schützt. Bei Störungen (Pumpentest, Probealarm, Strömungsänderungen) lösen sich Teile des Biofilms ab und besiedeln neue Stellen im Tanksystem – die Belastung verteilt sich, ohne dass neuer Eintrag von außen nötig wäre.

Warum Sprinklertanks besonders anfällig sind

• Wasser steht oft jahrelang still – ideale Bedingungen für Biofilm-Bildung.
• Temperaturschwankungen (Tag/Nacht, Sommer/Winter) fördern Kondensat und Nährstoffeintrag über die Tankhülle.
• Sedimente am Boden sind ein perfekter Nährboden für anaerobe SRB.

Praktische Konsequenz: Eine Bekämpfung allein über das Füllwasser greift zu kurz. Wirksam ist die Kombination aus Eintragsbegrenzung (geschlossene Mannlöcher, kontrollierte Belüftung), Monitoring (BART-Tests zeigen, welche Bakteriengruppen aktiv sind) und – bei akuter Belastung – Inhibitor-Behandlung im Tank.

Galvanische Korrosion entsteht, wenn zwei unterschiedliche Metalle im gleichen Elektrolyten – also dem Tankwasser – miteinander leitend verbunden sind. Das unedlere Metall wirkt dabei als Anode und löst sich bevorzugt auf, während das edlere Metall geschützt wird. Sprinklertanks bieten durch ihr dauerhaft feuchtes Umfeld, leitfähige Sedimente und mögliche Mischmaterialien ideale Rahmenbedingungen für diesen Prozess.

In der Praxis treten galvanische Effekte vor allem an folgenden Stellen auf:

Mischmetall-Kombinationen (z.B. Edelstahlschrauben in verzinktem Stahl)

Werden Schrauben, Schellen oder Halterungen aus Edelstahl mit Bauteilen aus verzinktem oder unbeschichtetem Stahl kombiniert, entsteht ein galvanisches Paar. Der Zink- oder Stahlanteil fungiert als Anode und korrodiert deutlich schneller, während die Edelstahlelemente optisch unauffällig bleiben.

Typische Befunde: stark korrodierte Schrauben oder Schellen, lokaler Materialverlust um Edelstahlverbindungen, "Lochfraß wie aus dem Nichts", besonders an dünnen Bauteilen.

Korrosion an Befestigungen und Rohrschellen

Viele Tanks enthalten Halter, Leitungsführungen oder Schellen aus günstigeren Stahlqualitäten, die im Kontakt mit anderen Metallen (z.B. lackiertem Stahl, Edelstahl oder verzinkten Bauteilen) galvanisch angegriffen werden. Diese Komponenten zählen in unserer Praxis zu den häufigsten Schadstellen im Tank.

Typisches Schadensbild: abgerostete Schellen, abgefallene Halterungen auf dem Tankboden, punktförmige Korrosionslöcher an Kontaktflächen.

Unbeabsichtigte galvanische Elemente durch Reparaturen

Nachrüstungen, Reparaturen oder Sanierungen können neue galvanische Paare schaffen, wenn unterschiedliche Materialien kombiniert werden. Ein klassisches Beispiel sind edelstahlverstärkte Reparaturbleche, die mit vorhandenen Stahlflächen verschraubt werden.

Einfluss von Sedimenten

Sedimente im Tankboden wirken wie elektrochemische "Kontaktbrücken". Sie erhöhen die Leitfähigkeit des Wassers und schaffen damit Bedingungen, unter denen galvanische Prozesse verstärkt ablaufen. In Verbindung mit MIC-bedingten Biofilmen kann die Korrosionsrate zusätzlich deutlich steigen.

Warum galvanische Korrosion im Sprinklertank so gefährlich ist

Sie verläuft lokal und schnell. Dünnwandige Bauteile wie Schellen, Halter oder Antiwirbelplatten können innerhalb weniger Jahre stark geschwächt werden. Abfallende Bauteile können Folienauskleidungen beschädigen oder Sedimente aufwirbeln. Der Schaden ist von außen kaum erkennbar – erst eine gezielte Inspektion zeigt das Ausmaß.

Sauerstoff ist einer der zentralen Treiber elektrochemischer Korrosion in Sprinklertanks. Während das Wasser im stehenden Zustand relativ sauerstoffarm ist, führen regelmäßige Pumpentests und Nachspeisungen zu wiederkehrenden Sauerstoffeinträgen. Jeder Pumpentest bringt neuen Sauerstoff in den Tank und die Rohrleitungen. Dies verändert das chemische Gleichgewicht im Tank und beschleunigt Korrosionsprozesse an metallischen Oberflächen deutlich.

Warum Sauerstoffeintrag so relevant ist

Erhöhte elektrochemische Reaktivität: Sauerstoff fungiert als starker Elektronenakzeptor und verstärkt die anodische Metallauflösung. Insbesondere ungeschützte Stahloberflächen reagieren unmittelbar auf gelösten Sauerstoff mit erhöhten Korrosionsraten.

Auflösung von Korrosionsprodukten: Der neue Sauerstoffeintrag destabilisiert bestehende Rostschichten ("passive films"). Dadurch entstehen blanke Metallflächen, die sofort wieder korrodieren – häufig schneller als zuvor.

Wechselwirkung mit MIC-Prozessen: Sauerstoffeinträge fördern zunächst die Aktivität von eisenoxidierenden Bakterien (IOB) und Biofilm-Bildnern. Nach der Abnahme des Sauerstoffs übernehmen dann SRB und IRB die Kontrolle, was zu einem zyklischen Korrosionsprozess führt, der sich über die Jahre selbst verstärkt.

Besonders kritische Bereiche im Tank

Rohreinläufe: Hier gelangt bei jedem Pumpentest sauerstoffreiches Wasser in den Tank. Die Kombination aus Strömung, Abrieb und Sauerstoff führt zu überdurchschnittlich hohen Korrosionsraten.

Antiwirbelplatten: Strömungsturbulenzen sorgen dafür, dass Sauerstoff direkt an Metallflächen gelangt und die Reaktion zusätzlich beschleunigt.

Bereiche mit beschädigter Beschichtung: Jeder Sauerstoffeintrag trifft zuerst freiliegende Stahlstellen und erzeugt dort punktförmige oder flächige Schäden.

Sedimentbereiche: Durch Sauerstoffimpulse werden zuvor anaerobe Sedimente kurzzeitig oxisch, was die Aktivität von IOB anregt und bestehende MIC-Prozesse destabilisiert.

Langzeiteffekt: Beschleunigter Korrosionszyklus

Wiederkehrende Pumpentests wirken wie ein zyklischer "Korrosionsmotor": Sauerstoffeintrag führt zu steigender Korrosionsrate, Schuppen und Rost lösen sich, frisches Metall liegt frei. Sauerstoff wird verbraucht, anaerobe Bereiche entstehen, Mikroorganismen (SRB/IRB) werden aktiv. Der nächste Pumpentest startet den Prozess erneut, aber weiter fortgeschritten.

Dieser Mechanismus erklärt, warum viele Tanks nach 10–15 Jahren plötzlich massive Korrosionsprobleme zeigen – obwohl sie zuvor "unauffällig" wirkten.

Algen treten in Sprinklertanks vor allem in freistehenden Außenbehältern auf, in denen Tageslicht in den Behälter gelangt. Was auf den ersten Blick nur "grünes Wasser" ist, hat tatsächlich erhebliche technische Relevanz für Korrosion.

Algen selbst greifen Metall nicht direkt an — aber ihr Stoffwechsel verändert das Wasser so stark, dass Korrosionsprozesse massiv beschleunigt werden.

pH-Schwankungen durch Photosynthese

Algen betreiben Photosynthese, bei der CO₂ gebunden und Sauerstoff freigesetzt wird. Das führt zu tageszeitabhängigen pH-Schwankungen, die die Schutzschichten von Stahl destabilisieren können. Beschichtungen und Zinkschichten reagieren empfindlich auf solche Mikroklimata.

Sauerstoffspitzen im Wasser

Durch Photosynthese kann der Sauerstoffgehalt des Wassers zeitweise extrem ansteigen – besonders in oberflächennahen Bereichen. Diese Sauerstoffspitzen wirken wie ein Katalysator für elektrochemische Korrosion, insbesondere an Antiwirbelplatten, Rohreinläufen, Rohrschellen und Haltern sowie beschädigten oder alten Beschichtungen. Das erklärt, warum gerade freistehende Tanks mit Algenbewuchs überproportional starke Korrosionsschäden an Einbauten zeigen.

Nährstoffbasis für Biofilme und MIC

Abgestorbene Algen und organische Partikel sinken auf den Tankboden und bilden ideale Nährsubstrate für Mikroorganismen. Dadurch wird MIC massiv begünstigt: SRB finden im Sediment organisches Material und erzeugen Sulfid, was zu Lochfraß führt. IRB/IOB verändern Eisen und verursachen Unterkrusten-Korrosion. Biofilm-Bildner erzeugen Schleimschichten und abgeschirmte Mikromilieus.

Algenbewuchs ist daher nicht nur ein Optikproblem, sondern der Startpunkt einer ganzen Kettenreaktion, die über Jahre eine komplette Tankinnenseite schädigen kann.

Sichtbare Phänomene in stark veralgten Tanks

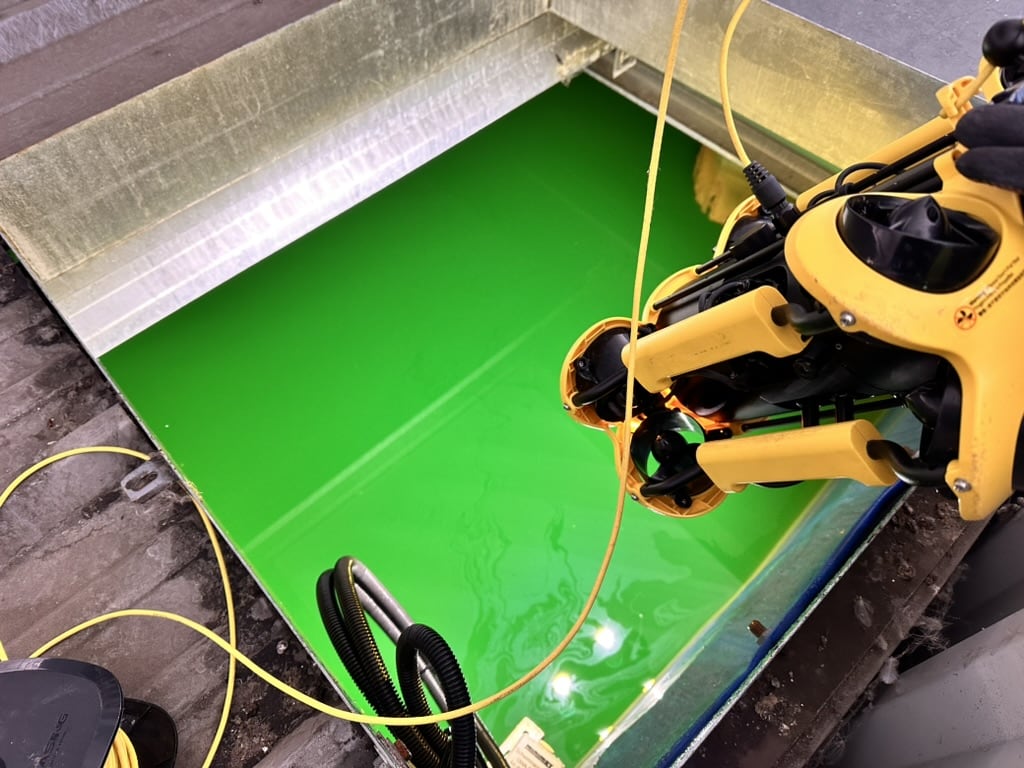

In der Praxis zeigen sich typische Bilder wie knallgrüne Wasserfärbung (teilweise homogen wie Lebensmittelfarbe), dicke grüne oder gelb-braune Beläge auf Antiwirbelplatten, "Sinter"- oder "Tropfstein"-artige Ablagerungen durch Biofilme und Korrosion sowie Schwebstoffe nach Pumpenbetrieb (abgelöste Algen, Biofilme, Partikel).

Die Abbildung zeigt einen stark veralgten freistehenden Sprinklertank, wie wir ihn in der Praxis immer wieder vorfinden. Die intensive grüne Färbung des Wassers weist auf eine hohe Konzentration von Grünalgen (Chlorophyta) hin, die sich im gesamten Behältervolumen verteilt haben. Diese homogene Färbung entsteht typischerweise, wenn über längere Zeit Tageslicht in den Tank gelangt und keine regelmäßige Kontrolle oder Reinigung erfolgt.

Besonders deutlich wird der Einfluss des Algenwachstums an der Antiwirbelplatte: Auf ihrer Unterseite haben sich dicke, gelblich-braune Biofilm- und Belagsschichten gebildet, die teilweise tropfsteinartige Strukturen ausbilden. Solche Ablagerungen entstehen durch eine Mischung aus Biofilmen, Eisenoxiden, abgestorbenen Algen und Sedimentpartikeln. Unter diesen Krusten entwickeln sich sauerstoffarme Mikrobereiche, die ideale Bedingungen für MIC-Prozesse (mikrobiell induzierte Korrosion) schaffen.

In dieser Kombination – starke Algenpopulation, massiv bewachsene Antiwirbelplatte und mikrobiologisch aktives Sediment – wirken gleich mehrere Korrosionsmechanismen gleichzeitig. Das Schadensrisiko für die Einbauten und die Wasserwechselzone ist bei solchen Befunden erheblich erhöht.

Wer MIC verstehen will, muss den Biofilm verstehen. Er ist nicht „Dreck im Tank" – er ist ein hochorganisiertes, lebendes Schutzsystem, in dem die korrosionsverursachenden Bakterien gemeinsam überleben, wachsen und ihre aggressivsten Stoffwechselprozesse ablaufen lassen.

Ein Biofilm besteht zu 80–90 Prozent aus Wasser und einer selbst produzierten Matrix aus Zuckern, Proteinen und DNA – der sogenannten extrazellulären polymeren Substanz (EPS). Die SLYM-Bakterien sind die Baumeister dieser Matrix; SRB, IRB und APB profitieren davon. Innerhalb des Films kommunizieren die Bakterien sogar miteinander (Quorum Sensing) und passen ihr Verhalten an die Population an.

Der Lebenszyklus eines Biofilms in fünf Phasen

1. Anheftung: Freie Bakterien (Plankton) im Wasser setzen sich auf der Oberfläche ab – bevorzugt an rauen Stellen, Schweißnähten, Rost oder bereits vorhandenen Ablagerungen.
2. Irreversible Anheftung: Die Bakterien produzieren erste EPS und verankern sich fest. Ab diesem Punkt sind sie deutlich schwerer zu entfernen.
3. Mikrokolonie-Bildung: Die Bakterien vermehren sich, kleine Kolonien entstehen – SLYM-Bakterien wie Pseudomonas sind in dieser Phase besonders aktiv.
4. Reifung: Der Film wächst auf bis zu mehrere Millimeter Dicke. Es bilden sich Kanäle für Nährstoff- und Sauerstofftransport. Außen sauerstoffreich, innen sauerstoffarm – genau die Bedingung, die SRB lieben.
5. Dispersion: Teile des Films lösen sich gezielt ab und besiedeln neue Stellen im Tank. So breitet sich die Belastung aus, ohne dass neuer Eintrag von außen nötig wäre.

Warum Biofilm in Sprinklertanks so gefährlich ist

• Schutz vor Desinfektion: Chlor, Biozide oder eine kurzfristige Erwärmung dringen kaum in den Film ein. Die Bakterien überleben Maßnahmen, die freie Bakterien sofort abtöten würden.
• Sauerstoffgradient: Innerhalb des Films herrschen anaerobe Verhältnisse – die perfekte Nische für SRB, die hier ihren H₂S-Stoffwechsel ungestört betreiben.
• Beschleunigte Korrosion: Unter dem Film entsteht eine extrem aggressive Mikro-Umgebung aus Säure und H₂S, die den darunter liegenden Stahl punktuell durchfrisst (Lochfraß).
• Verstopfungsrisiko: Dicke Schichten können Düsen, Filter und Leitungen blockieren – relevant für die tatsächliche Löschleistung im Ernstfall.
• Nährstofffalle: Der Film bindet Sedimente, Eisen und organische Stoffe und zieht damit weitere Belastung an.

Typische Biofilm-Entwicklung in Sprinklertanks

• Frühphase (Monate): dünner, glitschiger Film – visuell oft kaum erkennbar, aber bereits BART-positiv.
• Mittelphase (1–3 Jahre): dicke, fadenartige oder gallertige Schleimschichten an Tankwänden, Antiwirbelplatten und Rohrhalterungen.
• Spätphase (3 Jahre und mehr): harte Ablagerungen mit darunterliegendem schwarzem SRB-Schlamm und sichtbarem Lochfraß im Stahl.

Wer Biofilm einmal etabliert hat, bekommt ihn nicht durch Spülen oder einfaches Chloren wieder los. Wirksam ist die Kombination aus dem Einsatz eines geeigneten chemischen Inhibitors (dispergiert die EPS-Matrix), regelmäßigem BART-Monitoring und – bei starker Belastung – mechanischer Reinigung der Einbauten durch einen Sanierungsbetrieb.

Bakterien im Sprinklertank gibt es in zwei sehr unterschiedlichen Lebensformen: planktonisch (frei schwimmend) und sessil (im Biofilm). Beide stammen oft von denselben Arten, verhalten sich aber völlig unterschiedlich – und das entscheidet, ob eine Maßnahme wirkt oder nicht.

Kriterium	Freie Bakterien (Plankton)	Biofilm-Bakterien
Lebensweise	Schwimmen frei im Wasser	Leben fest auf Oberflächen in einer Schleimmatrix
Schutz	Kaum – anfällig gegen Desinfektion	Sehr hoch durch EPS-Schleim
Widerstandsfähigkeit	Niedrig (werden leicht abgetötet)	Extrem hoch (bis zu 1.000-fach resistenter)
Sauerstoffbedarf	Meist aerob	Schaffen Gradienten: außen aerob, innen anaerob
Korrosionswirkung	Gering – direkt wenig Schaden	Sehr hoch – schützen SRB und erzeugen aggressive Zonen
Vermehrung	Schnell, aber ungeschützt	Langsamer, aber stabil und geschützt
Verbreitung	Können neue Stellen besiedeln	Lösen Teile ab und starten dort neue Biofilme
Nachweis	Einfach im Wasser, BART zeigt Aktivität direkt	Schwerer – oft erst sichtbar, wenn der Schleim vorliegt
Bekämpfung	Mit Bioziden relativ gut möglich	Sehr schwer – Biozide erreichen das Innere kaum

Was das praktisch bedeutet

Die freien Bakterien sind die Pioniere. Sie sind die Ersten, die eine neue Oberfläche besiedeln, leicht zu bekämpfen mit Chlor oder anderen Bioziden – und sie verursachen direkt nur wenig Korrosion. Aber: sie sind der Startpunkt für alles, was später kommt.

Die Biofilm-Bakterien dagegen leben in einer selbstgebauten „Festung" aus Schleim, schützen darin auch anaerobe Spezialisten wie SRB vor Sauerstoff und Desinfektionsmitteln und erzeugen die aggressiven Mikro-Umgebungen aus Säure und H₂S, die den Stahl wirklich angreifen. Sie sind der eigentliche Motor der MIC im Sprinklertank.

Merksatz: Freie Bakterien sind die Vorboten – der Biofilm ist die Armee, die den Schaden anrichtet.

In stehendem Wasser, das in Sprinklertanks die Regel ist, wandeln sich freie Bakterien innerhalb von Wochen bis Monaten in Biofilme um. Eine einmalige Desinfektion greift deshalb selten dauerhaft. Wirksam sind nur Maßnahmen, die den Biofilm aktiv stören – chemisch über geeignete dispergierende Inhibitoren oder mechanisch über eine professionelle Innenreinigung im Rahmen einer Sanierung. Beides macht erst dann Sinn, wenn vorher per BART-Test objektiv festgestellt wurde, welche Bakteriengruppen aktiv sind und wie aggressiv sie arbeiten.

Korrosion in Sprinklertanks tritt selten gleichmäßig auf. Stattdessen gibt es klar definierbare Bereiche, an denen die Belastungen besonders hoch sind und Schäden daher überproportional häufig auftreten. Diese Schwerpunkte sind das Ergebnis aus Strömungseinflüssen, Sauerstoffeintrag, Sedimentablagerungen, Mikroorganismen und Materialkombinationen.

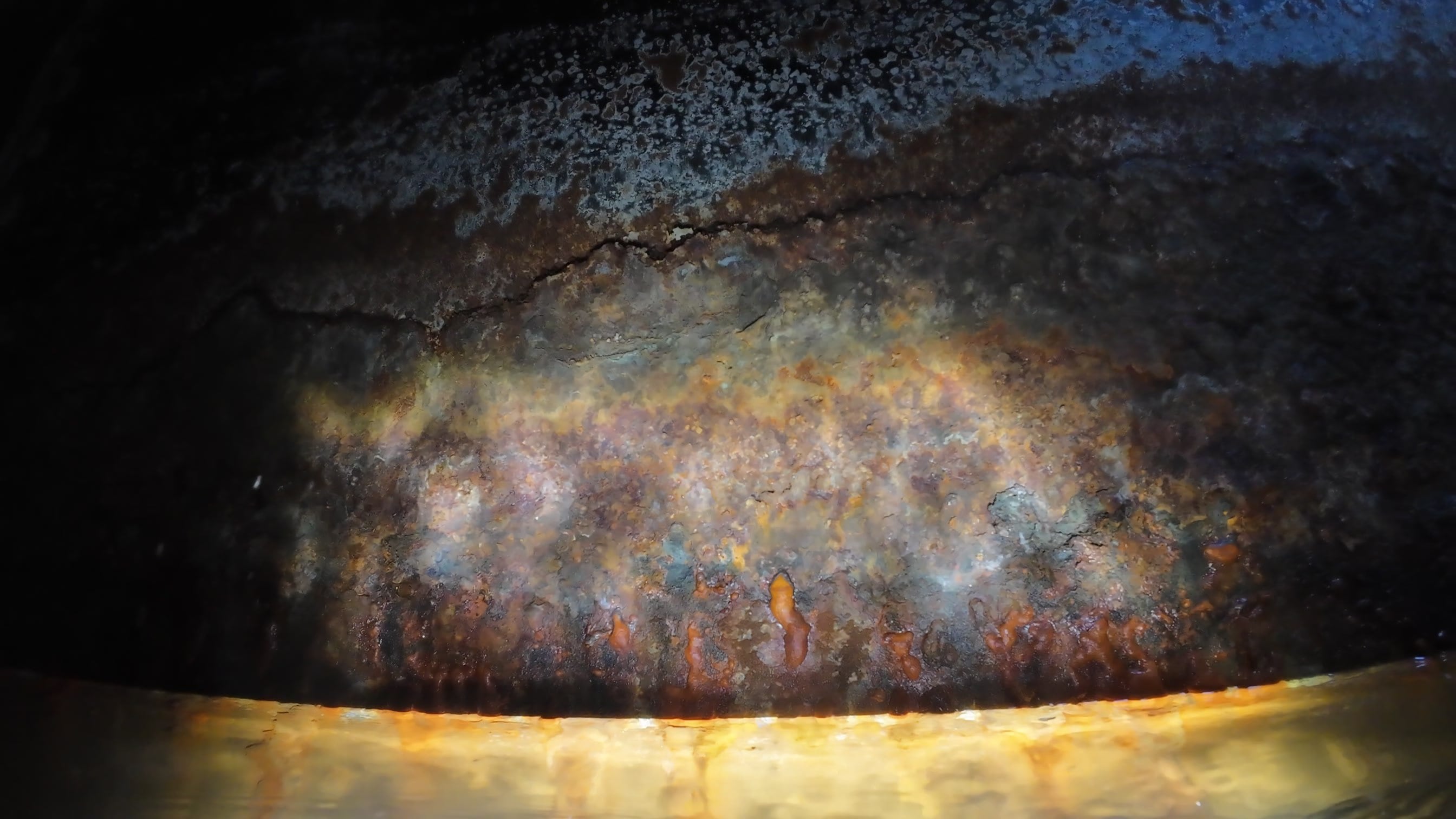

Wasserwechselzone

Die Wasserwechselzone – also der Bereich um die Wasserlinie – ist eine der korrosionsanfälligsten Stellen im gesamten Tank. Hier wechseln die Oberflächen zyklisch zwischen nass und trocken, insbesondere im Rahmen der Pumpentests. Dieser ständige Feuchtewechsel führt zu Rissen und Abplatzungen in Beschichtungen, beginnender Flächenkorrosion und beschleunigtem Lochfraß an bereits vorgeschädigten Stellen. In vielen Tanks sind die ersten sichtbaren Korrosionsschäden exakt in diesem Höhenbereich zu finden.

Rohreinläufe und Einströmzonen

Einströmende Medien bringen bei jedem Pumpentest sauerstoffreiches Wasser in den Tank. Gleichzeitig wirken Strömungsturbulenzen wie ein mechanischer Abrieb, der lose Korrosionsprodukte und Sedimente löst. Die Kombination aus Sauerstoff, Strömung und Abrieb führt an diesen Punkten besonders häufig zu starkem Materialabtrag, Lochfraß an ungeschützten Stahlflächen und Korrosion an angrenzenden Haltern und Befestigungselementen.

Antiwirbelplatten

Antiwirbelplatten liegen im direkten Strömungsbereich und sind dabei mechanisch und chemisch besonders belastet. Typische Schadensbilder: dicke Biofilm- und Belagsschichten auf der Unterseite, Unterkrusten-Korrosion durch IOB/IRB, stark reduzierte Wandstärken bei älteren Stahltanks und "tropfsteinartige" Ablagerungen als Hinweis auf Mikrobenaktivität. Insbesondere bei veralgten Tanks gehören Antiwirbelplatten zu den kritischsten Bauteilen.

Rohrhalterungen und Rohrschellen

Rohrhalterungen, Schellen und Befestigungselemente zählen zu den am häufigsten geschädigten Komponenten im Tank. Ursachen: häufig minderwertige Stahlqualitäten, galvanische Paare durch Materialmischung, Sedimentkontakt und ständige Feuchtigkeit. Typisch sind vollständig abgerostete Schellen, lose hängende Rohrleitungen oder herabgefallene Metallteile auf dem Tankboden – mit potenzieller Gefahr für Folienauskleidungen.

Tankboden und Sedimentbereiche

Sedimente sammeln sich im Laufe der Jahre auf dem Tankboden an und bilden anaerobe Nischen, in denen MIC besonders intensiv abläuft. Das Problem: Wegen der Sedimentierung sieht man häufig nicht viel – Schäden bleiben unter der Sedimentschicht verborgen. Typische Befunde, wenn sie denn sichtbar werden: punktförmiger Lochfraß ("Pitting"), schwarze oder orangebraune Beläge und Korrosionsnarben unter Biofilm-Schichten. Diese Schäden sind oft erst bei einer gezielten Drohneninspektion sichtbar.

Bereiche mit beschädigter oder gealterter Beschichtung

Wo Beschichtungen Risse, Abplatzungen oder Poren aufweisen, beginnt Korrosion fast unmittelbar. Insbesondere an Schweißnähten, Anschlussstellen, Einstiegsöffnungen und Übergängen von Folienauskleidungen treten häufig lokale Flächenkorrosion, Mikro-Lochfraß und Unterwanderungen unter Beschichtungen ("Blasenbildung") auf.

Übergangsbereiche zwischen verschiedenen Metallen

Wenn Edelstahl, verzinkter Stahl oder unbeschichteter Stahl in direktem Kontakt stehen, entstehen galvanische Elemente. Solche Stellen sind typische "Hotspots" für schnellen Materialverlust, besonders bei Schrauben, Reparaturblechen, nachträglichen Einbauten und Befestigungspunkten.

Die zuvor beschriebenen Korrosionsstellen im Sprinklertank sind der erste Schadenshebel – aber MIC bleibt nicht auf den Tank beschränkt. Mikrobiologisch beeinflusste Korrosion entsteht überall dort, wo Wasser steht, sich Sediment ablagert oder ein Biofilm Schutz findet. Drei Bereiche sind in der Praxis besonders relevant.

Sprinklertank – die typischen Zonen im Kurzüberblick

• Wasserwechselzone (zyklische Feuchte, Pumpentests)
• Antiwirbelplatten (Strömungsbereich, Biofilm-Bildung)
• Rohrhalterungen und Schellen (oft minderwertige Materialien, galvanische Paare)
• Sedimentbereiche am Boden (anaerobe SRB-Nische)

Detaillierter behandelt im Abschnitt „Typische Korrosionsstellen" weiter oben.

Druckluftwasserkessel (DLWK)

In Druckluftwasserkesseln treffen Wasser, sauerstoffreiche Druckluft und Stahl direkt aufeinander – ein Idealmilieu für die Kombination aus elektrochemischer Korrosion und MIC. Die kritischen Zonen:

• Wasser-Luft-Grenzlinie: Hier wechseln Oberflächen ständig zwischen nass und trocken, Sauerstoff steht in maximaler Konzentration zur Verfügung. Beschichtungen werden zuerst hier porös und werden anschließend von Biofilmen besiedelt.
• Bodenbereich mit Sediment: Schwer zugänglich, anaerob, häufig nährstoffreich – die klassische SRB-Nische, in der schwarzer Schlamm und Lochfraß entstehen.
• Schweißnähte und Übergänge: Mikrostrukturell unregelmäßig, oft mit Anlauffarben aus dem Schweißprozess. Biofilme haften besonders gut, MIC läuft lokal beschleunigt ab.

Mehr zu Schadensbildern und Sanierung im Bereich Druckluftwasserkessel-Sanierung.

Rohrleitungen (oft übersehen)

In Sprinkleranlagen sind die Rohrleitungen das größte Volumen, gleichzeitig der am schlechtesten inspizierbare Teil. MIC findet hier vor allem dort statt, wo Wasser ruht oder sich Material absetzt:

• Low-Flow-Zonen: Strecken mit dauerhaft geringer Strömung – z.B. selten genutzte Stränge, Stockwerksabschnitte mit wenig Aktivität.
• Totbereiche: Stillgelegte Abzweige, blind verschlossene Leitungsenden, Reservepumpen-Anschlüsse. Stehendes Wasser plus Restsediment ergibt extrem aggressive Bedingungen.
• Ablagerungs-Zonen: Tiefpunkte, Bögen, Schwerkraftsenken im Rohrsystem – dort sammeln sich abgelöste Korrosionsprodukte, Biofilm-Reste und mineralische Partikel.

Weil Rohrleitungen kaum direkt einsehbar sind, fungieren der Sprinklertank und der DLWK als Frühwarnsystem: Was hier mikrobiologisch nachweisbar ist (BART, Wasserchemie), läuft mit hoher Wahrscheinlichkeit auch in den Rohrleitungen ab. Ein positiver SRB-Befund im Tank bedeutet faktisch, dass auch die nachgelagerten Leitungen mit aktiven SRB-Populationen rechnen müssen – mit allen Konsequenzen für Lochfraß und Wandstärkenverlust.

Praktische Konsequenz

Wer nur den Tank betrachtet, sieht nur einen Teil des Problems. Eine vollständige MIC-Bewertung berücksichtigt das Zusammenspiel aus Tank, Druckluftwasserkessel und Rohrleitungssystem – auch wenn die Inspektionspunkte unterschiedlich sind. In der Praxis liefern Wasserprobe und BART-Test aus dem Tank den belastbarsten Indikator für den Zustand des Gesamtsystems.

Korrosion in Sprinklertanks – im Alltag oft schlicht „Rost im Sprinklertank-Innenraum" oder „Löschwasserbehälter-Korrosion" genannt – beginnt meist unbemerkt: versteckt unter Biofilmen, in der Wasserwechselzone oder an Einbauten wie Rohrhaltern, Antiwirbelplatten und Steigleitungen. Betreiber sehen im Alltag nur den Wasserstand, aber nicht den tatsächlichen Zustand unter der Oberfläche. Eine frühzeitige Erkennung ist jedoch entscheidend, um Folgeschäden, Undichtigkeiten und hohe Sanierungskosten zu vermeiden.

Ein erster Blick ins Mannloch kann erste Hinweise liefern – etwa auf Verfärbungen, Trübungen oder Geruchsauffälligkeiten – auch wenn die Einbauten und kritischen Bereiche von dort aus noch nicht einsehbar sind. Wichtig zu wissen: Korrosion kann je nach Wasserqualität bereits deutlich früher als nach 5 Jahren auftreten. In vielen Fällen zeigen sich erste Schäden bereits nach wenigen Jahren Betrieb.

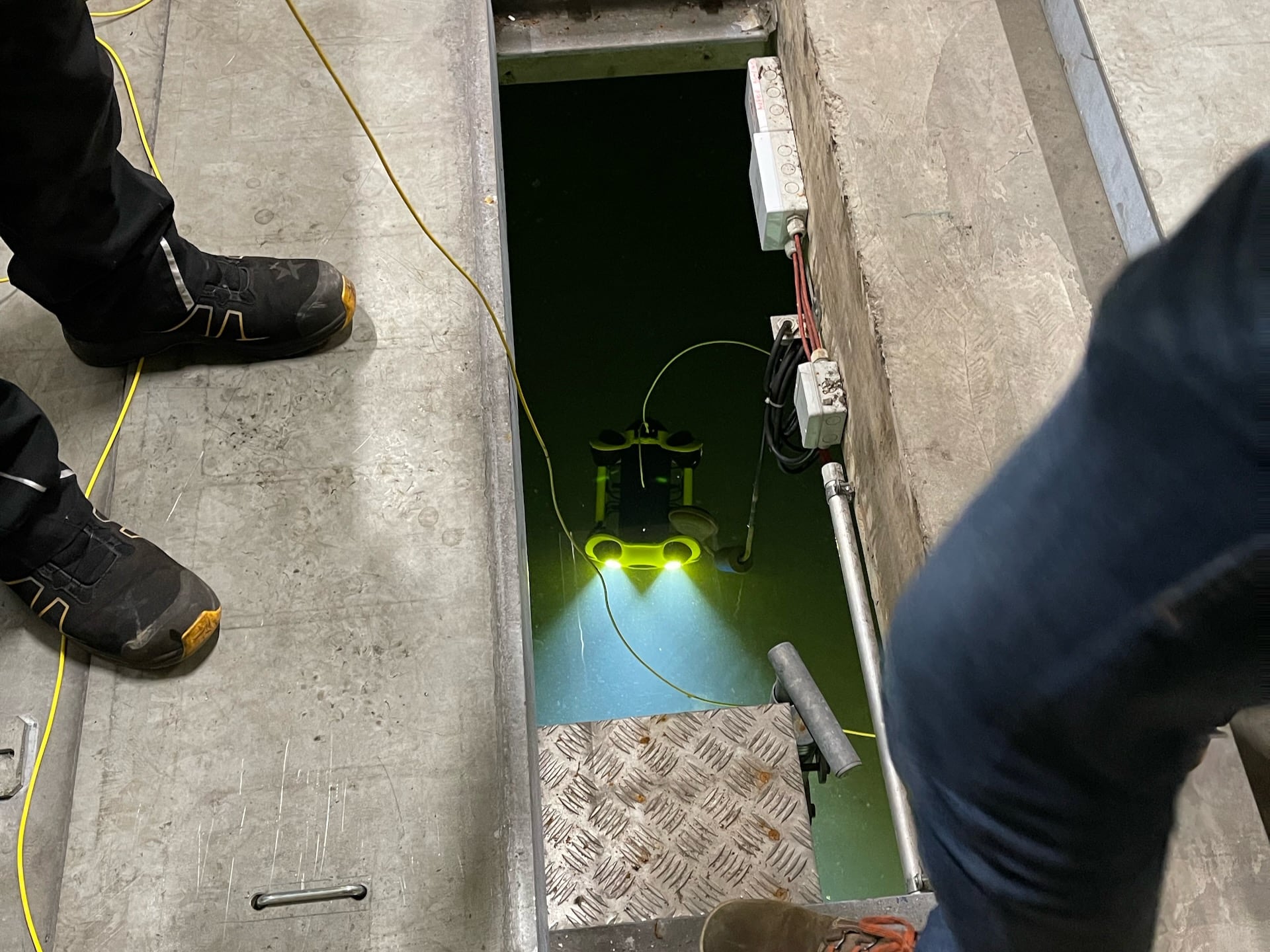

Am zuverlässigsten lässt sich beginnende Korrosion durch eine Inspektion mit einer Unterwasserdrohne feststellen.

Der große Vorteil:

Der Tank bleibt vollständig löschbereit, da er nicht geleert werden muss. Es entsteht keine Umweltbelastung durch das Ablassen großer Wassermengen. Sedimente, Folienrisse, Pitting, MIC-Biofilme und beschädigte Einbauten lassen sich in 4K-Qualität direkt beurteilen. Auch schwer zugängliche Bereiche wie die Wasserwechselzone oder unter Rohrleitungen werden sicher erreicht, ohne dass ein Taucher eingesetzt werden muss.

Durch regelmäßige Drohneninspektionen erkennen Betreiber Korrosion Jahre früher, bevor sie sicherheitsrelevant wird oder teure Sanierungen notwendig sind.

Korrosion lässt sich nicht vollständig verhindern, aber deutlich verlangsamen. Die wirksamsten Maßnahmen setzen an den Bedingungen an, die Korrosion erst möglich machen — Sauerstoffeintrag, Mikroorganismen, ungünstige Materialkombinationen und Sedimente. Wir unterscheiden in der Praxis drei Eskalationsstufen.

Stufe 1 – Operative Verbesserungen (sofort umsetzbar, kein Tankeingriff nötig)

• Lichteintrag eliminieren: Bei freistehenden Tanks Tageslichteinfall durch Abdeckungen oder geschlossene Mannlöcher unterbinden – verhindert Algenwachstum als Korrosions-Nährstoffbasis.
• Pumpentests bewusst planen: Jeder Pumpentest bringt Sauerstoff in den Tank und destabilisiert anaerobe Schichten. Häufigere kleine Tests sind oft schädlicher als seltene, gut geplante. Eine angepasste Testpraxis kann den „Korrosionsmotor" deutlich verlangsamen.
• Wasserqualität überwachen: pH-Wert, Leitfähigkeit, Eisengehalt, Sulfatkonzentration und mikrobiologische Belastung sollten regelmäßig dokumentiert werden – das schafft die Basis für Trendanalysen und gezielte Inhibitor-Dosierung. Der pH-Wert ist dabei ein wichtiger Frühindikator: ein deutlicher Abfall unter neutral (≤ 6,5) deutet auf Aktivität säurebildender Bakterien (APB) im Biofilm hin, tageszeitliche Schwankungen sprechen für Algenbewuchs mit Photosynthese, ein langsamer Anstieg in Betontanks für fortschreitende Carbonatisierung. Die Wasseranalytik gehört zu unseren Leistungen und lässt sich ohne Tankentleerung durchführen.

Stufe 2 – Reinigung und Reparatur (durch spezialisierten Sanierungsbetrieb)

• Sedimente entfernen: FM Global limitiert Sedimente auf max. 15 cm – Überschreitung erfordert Entfernung. Lage und Stärke der Sedimentschicht dokumentieren wir mit der Drohneninspektion vorab als Grundlage für die Sanierungsplanung.
• Mechanische Reinigung der Einbauten: Antiwirbelplatten, Rohrhalterungen und Steigleitungen werden vom Biofilm befreit. Das entfernt nicht nur sichtbares Material, sondern zerstört die abgeschotteten Mikromilieus, in denen MIC besonders aktiv abläuft.
• Beschichtungsreparatur: Risse, Abplatzungen und Blasen in der Innenbeschichtung sind Eintrittspforten. Lokale Reparaturen verhindern, dass Korrosionsprozesse unter der Beschichtung weiterlaufen.
• Galvanische Paare vermeiden: Edelstahlschrauben in verzinktem Stahl, gemischte Reparaturbleche – solche Materialkombinationen sind Korrosions-Hotspots. Bei jeder Nachrüstung oder Reparatur sollte gezielt auf einheitliche Materialwahl geachtet werden.

Stufe 3 – Tiefgreifende Sanierung (bei großflächigem Befall)

• Vollständige Innensanierung: Bei großflächiger Korrosionsschädigung ist eine komplette Erneuerung der Innenbeschichtung oder eine neue Folienauskleidung die nachhaltigste Lösung. Details im Bereich Sprinklertank-Sanierung.
• Konstruktive Anpassungen: Bessere Abdichtung gegen Lichteintrag, optimierte Probenahmestellen für künftiges Monitoring, Anpassung der Antiwirbelplatte – kleine bauliche Verbesserungen senken die Korrosionswahrscheinlichkeit langfristig.

Was wir leisten

• Inhibitor-Empfehlung und fachliche Begleitung: Wasserchemische Bewertung und Dosierungsempfehlung für einen geeigneten chemischen Korrosionsinhibitor – als präventive Maßnahme bei erhöhtem Korrosionsrisiko, ohne Tankentleerung. Die operative Anwendung im Tank erfolgt durch den Betreiber oder einen Wartungspartner.
• Mikrobiologische Diagnostik: Mit dem BART-Test identifizieren wir die korrosionsrelevanten Bakteriengruppen (SRB, SLYM, APB, IRB) – Details im Artikel BART-Test: MIC-Diagnose & Maßnahmen gegen Biokorrosion.
• Erfolgskontrolle: Nach baulichen Maßnahmen oder Inhibitor-Anwendungen dokumentieren wir den Erfolg mit Drohnen-Nachinspektion und erneutem BART-Test – wichtig für die interne Bewertung und gegenüber Versicherung oder Sachverständigem.

Wer einmal Schleim im Tank gefunden hat, will ihn schnell wieder loswerden. Reflex und richtiger Weg fallen dabei oft auseinander – einfach Spülen verteilt den Biofilm meist nur, statt ihn zu entfernen. Wirksam ist eine klare Reihenfolge.

Die richtige Reihenfolge

1. Diagnose: Drohneninspektion und BART-Test, um den Befall objektiv einzuschätzen.
2. Entfernung: passendes Verfahren je nach Schweregrad.
3. Schutz vor Neubildung: Inhibitor und/oder physikalische Verfahren plus regelmäßiges Monitoring.

Methoden im Vergleich

Konkretes Vorgehen je nach Schweregrad

Starker Schleim mit dicken Belägen

1. Tank teilweise oder ganz entleeren (durch spezialisierten Sanierungsbetrieb).
2. Hochdruckspülung plus mechanische Reinigung der Einbauten.
3. Stoßdosierung mit einem geeigneten chemischen Inhibitor nach Hersteller-Angaben – Empfehlung und Dosierungsbegleitung durch uns, Anwendung durch Betreiber oder Wartungspartner.
4. Anschließend Erhaltungsdosierung plus regelmäßige Drohnenkontrolle.

Mittlerer Schleim, noch keine harten Ablagerungen

1. Ohne Entleerung: Stoßdosierung mit chemischem Inhibitor in Reinigungs-Konzentration nach Hersteller-Angaben.
2. Optional gleichzeitig oder anschließend ein physikalisches Frequenzimpuls-System einbauen.
3. Nach 4–6 Wochen Kontrolle mit Drohneninspektion plus BART-Test.

Leichte Schleimbildung – Prävention

• Erhaltungsdosierung eines geeigneten chemischen Inhibitors einsetzen, oder
• ein physikalisches Frequenzimpuls-System einbauen, oder
• Kombination aus beidem – am wirksamsten bei dauerhaft erhöhtem Risiko.

Drei wichtige Praxistipps

• Nie nur spülen. Reines Spülen verteilt den Biofilm meist nur und kann das Problem verschlimmern.
• Schutzfilm sofort aufbauen. Nach jeder Reinigung umgehend mit Inhibitor schützen – sonst siedeln sich die Bakterien innerhalb weniger Wochen wieder an, oft mit höherer Aggressivität.
• BART-Monitoring nicht vergessen. Halbjährliche BART-Tests zeigen, ob die Maßnahme nachhaltig gewirkt hat.

Was wir leisten, was Betreiber und Sanierungsbetrieb übernehmen

Wir liefern Diagnose (Drohneninspektion + BART-Befund + Wasseranalyse), Empfehlung der passenden Maßnahme inklusive Dosierungsangabe sowie die Erfolgskontrolle nach Abschluss der Arbeiten. Die Inhibitor-Anwendung im Tank – Stoßdosierung wie auch Erhaltungsdosierung – erfolgt durch den Betreiber bzw. einen Wartungspartner. Mechanische Reinigung mit Hochdruck und bauliche Sanierung übernimmt ein spezialisierter Sanierungsbetrieb.
